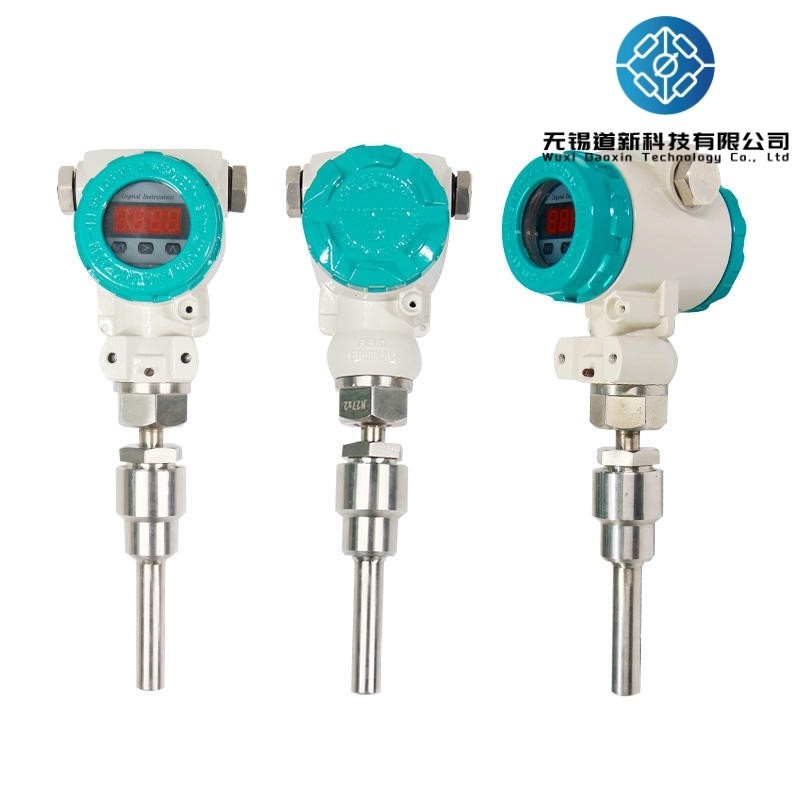

-200C से 1300C तापमान सेंसर 4 20ma आउटपुट RS485 RTD ट्रांसमीटर

विभिन्न उद्योगों के लिए उच्च-प्रदर्शन तापमान माप एकीकृत ट्रांसमीटर

अवलोकन

एकीकृत तापमान प्रेषक आधुनिक उद्योग में व्यापक रूप से उपयोग किया जाने वाला माप उपकरण है, जो मध्यम तापमान परिवर्तनों के वास्तविक समय माप और निगरानी करने में सक्षम है।तापमान ट्रांसमीटर का एकीकृत डिजाइन विभिन्न उद्योगों की जरूरतों को पूरा करने के लिए माप की सटीकता और प्रणाली की विश्वसनीयता को बढ़ाता हैइस उत्पाद में तीन घटक होते हैंः तापमान सेंसर, ट्रांसमीटर और डिस्प्ले। तापमान सेंसर, तापमान परिवर्तनों को मापने के लिए मुख्य घटक,विभिन्न सिद्धांतों का उपयोग करता है जैसे कि थर्मोकपल्स और प्रतिरोध थर्मामीटरट्रांसमीटर सेंसर से विद्युत संकेत को एक मानक धारा या वोल्टेज संकेत में परिवर्तित करता है और इसे केबलों के माध्यम से डिस्प्ले या नियंत्रण उपकरण में प्रसारित करता है।प्रदर्शन वास्तविक समय में मापा तापमान दिखाता है और आगे डेटा प्रसंस्करण और नियंत्रण की अनुमति देता है.

मुख्य तकनीकी विनिर्देश

कार्य सिद्धांत

एक थर्मोकपल या प्रतिरोध थर्मामीटर सेंसर मापे गए तापमान को विद्युत संकेत में परिवर्तित करता है, जिसे फिर ट्रांसमीटर को भेजा जाता है।ट्रांसमीटर शून्य समायोजन और थर्मोकपल मुआवजे के लिए सर्किट शामिलशून्य समायोजन के बाद, संकेत को संकेत प्रवर्धन के लिए एक परिचालन प्रवर्धक में इनपुट किया जाता है।प्रवर्धित सिग्नल को एक वी/आई कन्वर्टर द्वारा संसाधित किया जाता है और 4-20mA सीसी धारा के रूप में आउटपुट होता है (ट्रांसमीटर का रैखिकरण सर्किट दो फीडबैक विधियों का उपयोग करता हैप्रतिरोध थर्मामीटर सेंसरों के लिए, सकारात्मक प्रतिक्रिया का उपयोग सुधार के लिए किया जाता है, और थर्मोकपल सेंसरों के लिए, एक बहु-खंड बहु-रेखा समीकरण विधि का उपयोग सुधार के लिए किया जाता है।एक और पथ मीटर पर प्रदर्शित करने से पहले एक ए / डी कनवर्टर के माध्यम से संकेत को संसाधित करता है.

विशेषताएं

सिलिकॉन रबर या एपॉक्सी राल के साथ सील, इसे झटके प्रतिरोधी, नमी प्रतिरोधी और कठोर क्षेत्र वातावरण के लिए उपयुक्त बनाता है;
थर्मोकपल्स या प्रतिरोध थर्मामीटर के जंक्शन बॉक्स के अंदर साइट पर स्थापित, सीधे 4-20mA और 0-10V सिग्नल आउटपुट।यह न केवल महंगी क्षतिपूर्ति तारों की लागत पर बचत करता है, बल्कि लंबी दूरी के संकेत संचरण के दौरान हस्तक्षेप विरोधी क्षमता को भी बढ़ाता है;
थर्मोकपल ट्रांसमीटर में स्वचालित शीत-अंत तापमान मुआवजा होता है।
उच्च सटीकता, कम बिजली की खपत, व्यापक परिचालन तापमान रेंज, स्थिर और विश्वसनीय संचालन।
