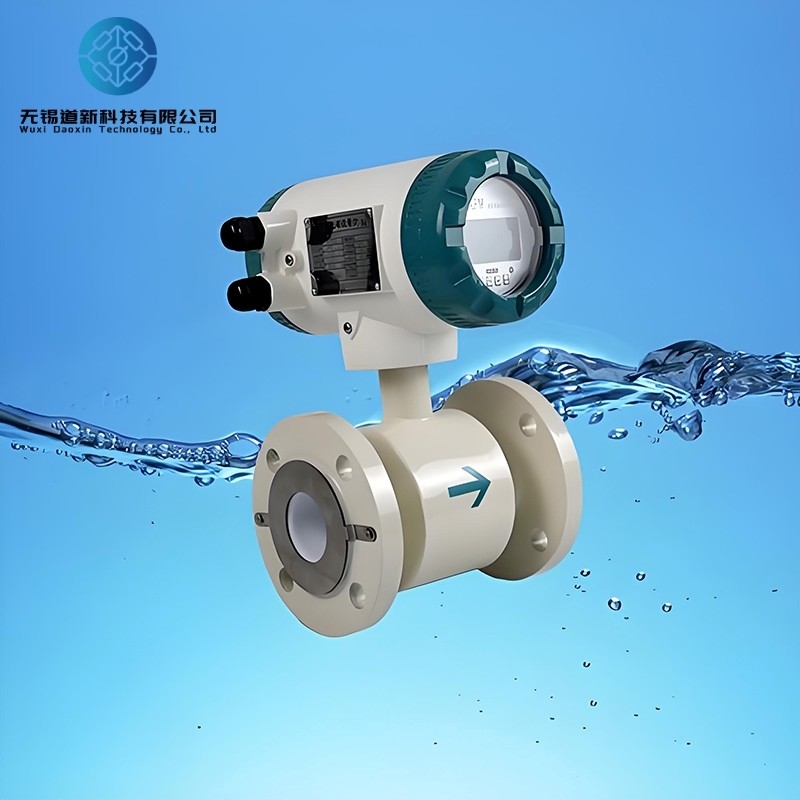

सटीक वॉल्यूमेट्रिक इंडक्शन फ्लोमीटर DN3 से DN3000 मिमी विद्युत चुम्बकीय प्रवाह सेंसर

सटीक वॉल्यूमेट्रिक माप के लिए विद्युत चुम्बकीय प्रेरण आधारित प्रवाह मीटर श्रृंखला

अवलोकन

विद्युत चुम्बकीय प्रवाहमापक प्रवाहवाहक माध्यमों के आयतन प्रवाह को मापने के लिए एक प्रेरण उपकरण है।यह रिकॉर्डिंग के लिए मानक वर्तमान संकेत आउटपुट करते हुए साइट पर निगरानी और प्रदर्शन प्रदान करता है, विनियमन और नियंत्रण। यह स्वचालित निगरानी और नियंत्रण को सक्षम करता है, और लंबी दूरी के संकेत संचरण की अनुमति देता है। प्रवाहमीटर का व्यापक रूप से विभिन्न उद्योगों में उपयोग किया जाता है जैसे कि जल आपूर्ति,रासायनिक, कोयला, पर्यावरण संरक्षण, प्रकाश उद्योग, धातु विज्ञान, कागज निर्माण आदि, चालक तरल पदार्थों के प्रवाह को मापने के लिए।

मुख्य तकनीकी विनिर्देश

कार्य सिद्धांत

विद्युत चुम्बकीय प्रेरण के फैराडे के नियम के आधार पर, माप ट्यूब की दीवारों पर एक जोड़ी पता लगाने वाले इलेक्ट्रोड स्थापित किए जाते हैं,ट्यूब की धुरी और चुंबकीय बल रेखाओं दोनों के लंबवतचूंकि प्रवाहकीय द्रव मापने की नली की धुरी के साथ चलता है, इसलिए यह चुंबकीय रेखाओं को काटता है, जिससे एक प्रेरित विद्युत गति बल (ईएमएफ) उत्पन्न होता है।यह ईएमएफ इलेक्ट्रोड द्वारा पता लगाया जाता है और प्रवाह दर के लिए सीधे आनुपातिक है, सूत्र द्वारा प्राप्तः
E = KBVD
जहांः
E ️ प्रेरण विद्युत गतिशील बल;
K ️ चुंबकीय क्षेत्र के वितरण और अक्षीय लंबाई से संबंधित एक गुणांक;
B ️ चुंबकीय प्रेरण शक्ति;
V ️ प्रवाहकीय द्रव का औसत वेग;
D ️ इलेक्ट्रोडों के बीच की दूरी (माप ट्यूब का व्यास)
सेंसर प्रेरित ईएमएफ को प्रवाह संकेत के रूप में कनवर्टर में भेजता है, जहां इसे डिजिटल फ़िल्टरिंग और अन्य प्रक्रियाओं के माध्यम से प्रवर्धित और संसाधित किया जाता है।तत्काल और संचयी प्रवाह दरों एक बैकलिट डॉट-मैट्रिक्स एलसीडी पर प्रदर्शित कर रहे हैंकन्वर्टर में 4-20mA आउटपुट और RS485 संचार इंटरफेस हैं, जो HART और MODBUS प्रोटोकॉल का समर्थन करते हैं।

विशेषताएं

मापने की नली के अंदर कोई चलती भागों के बिना सरल सेंसर संरचना, निर्बाध द्रव प्रवाह की अनुमति देता है।
गन्दा, संक्षारक या निलंबित ठोस-तरल दो-चरण मीडिया में प्रवाह को मापने में सक्षम।
माप की सटीकता मध्यम के तापमान, चिपचिपाहट, घनत्व और चालकता (कुछ सीमाओं के भीतर) से प्रभावित नहीं होती है।
आउटपुट केवल माध्यम के औसत वेग के आनुपातिक है, चाहे प्रवाह प्रोफ़ाइल (लामिना या अशांत हो) ।
कोई यांत्रिक जड़ता के बिना त्वरित प्रतिक्रिया, तत्काल धड़कन प्रवाह, साथ ही दोनों दिशाओं में प्रवाह को मापने में सक्षम।
औद्योगिक प्रवाहमीटर के आकारों की विस्तृत श्रृंखला उपलब्ध है।
