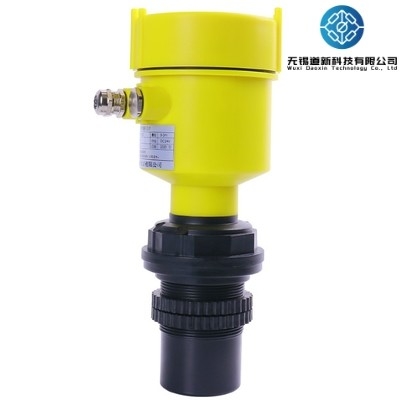

एबीएस अल्ट्रासोनिक लेवल मीटर 4-20mA RS485 अल्ट्रासोनिक लेवल गेज

एबीएस अल्ट्रासोनिक लेवल मीटर

अल्ट्रासोनिक लेवल गेज
अल्ट्रासोनिक लेवल गेज एक माइक्रोप्रोसेसर द्वारा नियंत्रित डिजिटल लेवल गेज है। माप में, अल्ट्रासोनिक पल्स सेंसर (ट्रांसड्यूसर) द्वारा उत्सर्जित किया जाता है।ध्वनि तरल सतह द्वारा परिलक्षित होती है और फिर उसी सेंसर द्वारा प्राप्त की जाती हैइसे एक पिज़ोइलेक्ट्रिक क्रिस्टल द्वारा विद्युत संकेत में परिवर्तित किया जाता है।ध्वनि तरंग के संचरण और रिसेप्शन के बीच का समय द्रव की सतह के लिए दूरी को मापने के लिए सेंसर की गणना करने के लिए प्रयोग किया जाता हैसंपर्क रहित माप के कारण, मापने का माध्यम लगभग असीमित है, और इसका व्यापक रूप से विभिन्न तरल और ठोस सामग्रियों की ऊंचाई मापने के लिए उपयोग किया जा सकता है।

उत्पाद का परिचय
अल्ट्रासोनिक लेवल गेज तरल की ऊंचाई, टैंक की ऊंचाई और सामग्री स्थान को मापने के लिए एक निगरानी उपकरण है। उपकरण स्वयं दो तार, तीन तार या चार तार तकनीक को अपना सकता है।दो तार प्रणाली है: बिजली आपूर्ति और सिग्नल आउटपुट साझा किए जाते हैं; तीन तार प्रणाली हैः बिजली आपूर्ति सर्किट और सिग्नल आउटपुट सर्किट स्वतंत्र हैं। जब डीसी 24 वी बिजली आपूर्ति का उपयोग किया जाता है तो 3-कोर का उपयोग किया जा सकता है।बिजली की आपूर्ति नकारात्मक टर्मिनल और संकेत आउटपुट नकारात्मक टर्मिनल एक कोर तार साझा; चार तारों वाली प्रणाली के लिएः जब AC 220v बिजली की आपूर्ति का उपयोग किया जाता है, या जब DC 24v बिजली की आपूर्ति का उपयोग किया जाता है, और बिजली की आपूर्ति सर्किट और सिग्नल आउटपुट सर्किट को पूरी तरह से अलग करने की आवश्यकता होती है,एक कोर का प्रयोग किया जाना चाहिएएक 4-कोर केबल. डीसी या एसी बिजली की आपूर्ति, 4 ~ 20mADC, उच्च और निम्न स्विच आउटपुट के साथ.
एंटीकोरोसिव अल्ट्रासोनिक लेवल गेज
एंटीकोरोसिव अल्ट्रासोनिक लेवल गेज
रेंजः 0-60 मीटर, विभिन्न रूप उपलब्ध हैं, विभिन्न संक्षारक और रासायनिक अवसरों के लिए उपयुक्त, उच्च परिशुद्धता, दूरस्थ सिग्नल आउटपुट, पीएलसी सिस्टम निगरानी।
अल्ट्रासोनिक लेवल गेज तीन भागों से बना हैः अल्ट्रासोनिक ट्रांसड्यूसर (सॉन्ड), ड्राइव सर्किट (मॉड्यूल), और इलेक्ट्रॉनिक लिक्विड क्रिस्टल डिस्प्ले मॉड्यूल।

बुद्धिमान ध्वनिक प्रतिध्वनि का विश्लेषण किया जाता है

बुद्धिमान ध्वनिक प्रौद्योगिकी का उपयोग बुद्धिमान गूंज का विश्लेषण करने के लिए किया जा सकता है, बिना किसी डिबगिंग और अन्य विशेष चरणों के, इस तकनीक का गतिशील सोच, गतिशील विश्लेषण का कार्य है।उपकरण की सटीकता बनाएँ, बहुत स्तर सटीकता में सुधार 0.5% तक पहुँच गया, हस्तक्षेप तरंग के सभी प्रकार हो सकता है।

विवरण

पारदर्शी सुरक्षात्मक खोल की उच्च गुणवत्ता

स्पष्ट, सहज अवलोकन डेटा, जलरोधी और धूलरोधी डिजाइन, प्रभावी रूप से आंतरिक वायरिंग की रक्षा करता है

सुरक्षात्मक विद्युत इंटरफ़ेस।

एबीएस इंजीनियरिंग प्लास्टिक सामग्री का प्रयोग करें, प्रभाव प्रतिरोधी, उम्र बढ़ने प्रतिरोधी, उच्च तापमान और निम्न तापमान प्रतिरोधी, लंबी सेवा जीवन।

उच्च गुणवत्ता वाली सीलिंग रिंग

अंदर स्थापित है कॉइल सदमे संरक्षण, स्थिरता समग्र सील क्षमता

उच्च गुणवत्ता वाले जांच डिजाइन

बंद जांच का उपयोग, भौतिक सील अच्छा, आंतरिक सर्किट की रक्षा

उत्पाद का आकार

विनिर्देश

कार्य सिद्धांत
The working principle of the ultrasonic level gauge is that the ultrasonic transducer (probe) sends out a high-frequency pulse sound wave when it encounters the surface of the measured level (material) and is reflected and folded backप्रतिबिंबित गूंज को ट्रांसड्यूसर द्वारा प्राप्त किया जाता है और इसे विद्युत संकेत में परिवर्तित किया जाता है। ध्वनि तरंग के प्रसार का समय।यह ध्वनि तरंग से वस्तु की सतह तक की दूरी के आनुपातिक हैध्वनि तरंग प्रसारण दूरी S और ध्वनि गति C और ध्वनि प्रसारण समय T के बीच संबंध सूत्र द्वारा व्यक्त किया जा सकता हैः S=C×T/2.
चूंकि प्रेषित अल्ट्रासोनिक पल्स की एक निश्चित चौड़ाई होती है, इसलिए प्रतिबिंबित तरंग और प्रेषित तरंग ट्रांसड्यूसर के निकट एक छोटे से क्षेत्र में ओवरलैप होती है,जिसकी पहचान नहीं की जा सकती और दूरी का मान मापा नहीं जा सकता. इस क्षेत्र को माप मृत क्षेत्र कहा जाता है. अंधे क्षेत्र का आकार अल्ट्रासोनिक स्तर मीटर के मॉडल से संबंधित है.
जांच भाग अल्ट्रासोनिक तरंगें उत्सर्जित करता है. जब अल्ट्रासोनिक तरंगों हवा से घनत्व में एक बड़ा अंतर के साथ एक माध्यम का सामना, वे प्रतिबिंबित होगा,और प्रतिबिंबित तरंगों जांच भाग द्वारा प्राप्त किया जाएगाजांच से तरल पदार्थ (वस्तु) की सतह तक की दूरी अल्ट्रासोनिक तरंगों के गुजरने के समय के आनुपातिक है:
दूरी [m] = समय × ध्वनि की गति/2 [m]
ध्वनि की गति का तापमान मुआवजा सूत्रः परिवेश ध्वनि की गति = 331.5 + 0.6 × तापमान

साइट की स्थिति
निम्नलिखित स्थितियों में से किसी एक में, ध्यान देंः
फोम के साथ तरल/ठोस
वहाँ मजबूत वोल्टेज, मजबूत करंट, मजबूत विद्युत चुम्बकीय हस्तक्षेप चारों ओर हैं, उच्च वोल्टेज, उच्च करंट और मजबूत विद्युत चुम्बकीय हस्तक्षेप से बचने की कोशिश
तेज हवा और प्रत्यक्ष सूर्य
जोरदार कंपन
अत्यधिक वाष्पशील तरल पदार्थ और बड़ी मात्रा में जल वाष्प वाले स्थान
आसानी से क्रिस्टलीकृत तरल
उपरोक्त क्षेत्र के वातावरण का सामना करते समय, आप इसे सावधानी से उपयोग करने के लिए चुनना चाहिए, मापा मूल्य की सटीकता कम हो जाएगी, और डेटा अस्थिर हो सकता है।मापने के लिए अल्ट्रासोनिक लेवल गेज का उपयोग करने की अनुशंसा नहीं की जाती है.

आवेदन क्षेत्र
जल और अपशिष्ट जल उपचार: पंप कक्ष, संग्रह कुएं, जैव रासायनिक प्रतिक्रिया टैंक, तलछट टैंक, आदि
विद्युत ऊर्जा, खदानें: मोर्टार पूल, कोयला मलबे पूल, जल उपचार आदि।
