| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Wuxi Daoxin Technology Co., Ltd. |
| मॉडल संख्या: | डीएक्स- एलडब्ल्यूजीवाईएमएल |

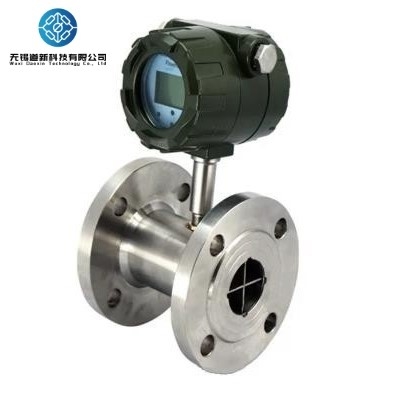

DN50 फ्लैंज प्रकार टरबाइन प्रकार फ्लोमीटर बैटरी संचालित कॉम्पैक्ट संरचना
1परिचय
एलडब्ल्यूजीवाईएमएल श्रृंखला टरबाइन फ्लोमीटर एक नई पीढ़ी का प्रकार का फ्लोमीटर है जो देश और विदेश में फ्लोमीटर की उन्नत प्रौद्योगिकियों को अवशोषित करता है।यह अनुकूलित किया गया है और इतने सारे गुणों के लिए बनाया गया है, जैसे सरल संरचना, हल्के वजन, उच्च परिशुद्धता, अच्छी दोहराव, आसान स्थापना और उपयोग।
2विशेषताएं
3विनिर्देश
| पाइपलाइन व्यास ((मिमी) और संबंध |
4,6,10,15,20,25,32,40 थ्रेड कनेक्शन |
| (15,20,25,32,40) 50,65,80,100,125,150,200 फ्लैंज कनेक्शन |
|
| सटीकता | ±1%R,±0.5%R,±0.2%R ((विशेष आदेश) |
| घटाव अनुपात | 10:1; 15:1; 20:1 |
| सामग्री | 304SS,316(L)SS, आदि |
| मध्यम तापमान | -20°C~+110°C |
| पर्यावरणीय परिस्थितियाँ | तापमानः -10°C~+55°C सापेक्ष आर्द्रताः 5%~90% वायुमंडलीय दबावः 86~106KPa |
| विद्युत आपूर्ति | सेंसरः+12VDC+,24VDC ((विकल्प) ट्रांसमीटरः+24 वीडीसी स्थानीय प्रदर्शनः3.2V लिथियम बैटरी |
| आउटपुट सिग्नल | सेंसरःपल्स फ्रीक्वेंसी सिग्नल ((कम स्तर≤0.8V, उच्च स्तर≥8V) ट्रांसमीटरःदो वायर्ड 4-20mA वर्तमान संकेत |
| सिग्नल केबल | STVPV 3x0.3 ((तीन वायर्ड), 2x0.3 ((दो वायर्ड) |
| सिग्नल केबल कनेक्शन | हाउसमैन कनेक्टर (मानक प्रकार) आंतरिक धागा M20x1.5 (विस्फोट प्रकार) |
| संचरण दूरी | ≤ 1000 मीटर |
| विस्फोट-प्रूफ | कोई नहीं ((मानक प्रकार) EXdIIBT6 (विस्फोट प्रतिरोधी) |
| सुरक्षा वर्ग | IP65 |
4.विन्यास
| LWGYML श्रृंखला टरबाइन प्रवाह मीटर विन्यास | ||||||||||
| मॉडल | LWGYML | |||||||||
| पाइप सामग्री | 4 | 4 मिमी | ||||||||
| 6 | 6 मिमी | |||||||||
| 10 | 10 मिमी | |||||||||
| ...... | ||||||||||
| 200 | 200 मिमी | |||||||||
| मॉडल का वर्णन | एन | कोई डिस्प्ले नहीं, 12 वीडीसी पावर सप्लाई, पल्स आउटपुट, हाई लेवल≥8 वी कम लेवल≤0.8 वी | ||||||||
| ए | कोई डिस्प्ले नहीं,4-20mA 2 वायर्ड करंट आउटपुट | |||||||||
| बी | स्थानीय डिस्प्ले, बैटरी संचालित | |||||||||
| सी | स्थानीय डिस्प्ले,4-20mA 2 वायर्ड करंट आउटपुट | |||||||||
| C1 | स्थानीय प्रदर्शन, RS485 आउटपुट | |||||||||
| C2 | स्थानीय प्रदर्शन, हार्ट आउटपुट | |||||||||
| सटीकता | 05 | 0.5 ग्रेड | ||||||||
| 10 | 1.0 ग्रेड | |||||||||
| टरबाइन प्रकार | W | विस्तारित अनुपात | ||||||||
| एस | मानक अनुपात | |||||||||
| सामग्री | एस | एस एस 304 | ||||||||
| मैं | SS 316 ((L) | |||||||||
| विस्फोट-प्रूफ | एन | कोई नहीं | ||||||||
| ई | विस्फोट प्रकार ((ExmIICT6 या ExdIIBT6) | |||||||||
| दबाव दर | एन | सामान्य दबाव | ||||||||
| H | उच्च दबाव | |||||||||
| कनेक्शन प्रकार | टी | थ्रेड कनेक्शन | ||||||||
| F | फ्लैंज कनेक्शन | |||||||||
| फ़िल्टर | एन | कोई नहीं | ||||||||
| F | फ़िल्टर के साथ |
|||||||||
