| उत्पत्ति के प्लेस: | चीन |
| ब्रांड नाम: | Wuxi Daoxin Technology Co., Ltd. |
| मॉडल संख्या: | डीएक्स- एलडब्ल्यूजीवाईएमएल |

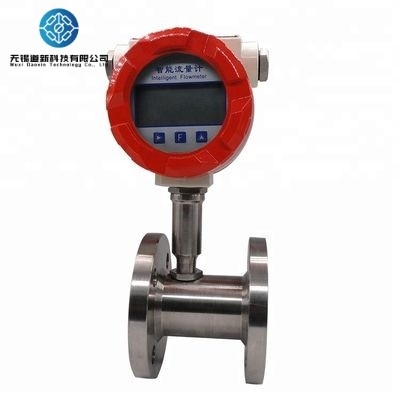

टरबाइन प्रवाह मीटर तरल टरबाइन आवास के माध्यम से बहता है जिससे एक आंतरिक रोटर घूमता है। जैसे ही रोटर घूमता है, पिकअप कॉइल में एक विद्युत संकेत उत्पन्न होता है।इस संकेत को इंजीनियरिंग इकाइयों (लीटर) में परिवर्तित किया जाता है, घन मीटर, गैलन आदि) स्थानीय डिस्प्ले पर जहां लागू हो। वैकल्पिक सहायक मॉड्यूल का उपयोग अन्य उपकरणों के लिए सिग्नल निर्यात करने के लिए किया जा सकता है। इसमें विशेषताएं हैं, जैसे उच्च सटीकता,अच्छा दोहराव, सुविधाजनक स्थापना/रखरखाव, सरल संरचना आदि।
उत्पाद की विशेषताएं
1सेंसर इम्पेलर में विशेष मिश्र धातु के असर को अपनाया गया है, जो पहनने के प्रतिरोधी है और इसमें लंबे समय तक सटीक प्रतिधारण समय होता है।
2सरल और ठोस संरचना, आसानी से अलग करने और साफ करने के लिए
3बहु-बिंदु गैर-रैखिक सुधार, उच्च परिशुद्धता, दस साल तक डेटा पावर-डाउन
4विभिन्न अवसरों के लिए उपयुक्त विभिन्न प्रकार के संकेत आउटपुट
कार्य सिद्धांत
LUGB प्रकार के भंवर प्रवाहमीटर एक प्रवाहमीटर है जिसे भंवरों के उत्पादन और प्रवाह दर के बीच संबंध के कारमन सिद्धांत के सिद्धांत का उपयोग करके डिजाइन और निर्मित किया गया है।इसका उपयोग भाप के प्रवाह को मापने के लिए किया जा सकता है, गैस और कम चिपचिपापन वाले तरल पदार्थ। एक त्रिकोणीय स्तंभ (भंवर) उत्पन्न करने वाला शरीर द्रव में डाला जाता है, और एक नियमित कार्मन भंवर त्रिकोणीय प्रिज्म के पीछे बारी-बारी से बनता है,और स्कोरिंग की पृथक्करण आवृत्ति मापी गई सामग्री के प्रवाह वेग ((V) के आनुपातिक हैइसलिए, मापी गई द्रव की प्रवाह दर को प्रवाह मीटर सेंसर सिर द्वारा भंवरों की संख्या का पता लगाकर गणना की जा सकती है,और सिग्नल प्रोसेसिंग सर्किट सेंसर एपर्चर के अनुसार मापे गए माध्यम के वॉल्यूम प्रवाह दर की गणना करता है.
उत्पाद की विशेषता
1उच्च सटीकता और अच्छी दोहरावशीलता
2पता लगाने वाला तत्व द्रव के संपर्क में नहीं है, और प्रदर्शन स्थिर है और विश्वसनीयता उच्च है।
3सरल और ठोस संरचना, चलती भागों, लंबे समय के लिए विश्वसनीय संचालन
4.अंतर अनुपात 1:10 के साथ व्यापक माप सीमा (विशेष 15 तक)
5. दबाव का नुकसान छोटा है, लगभग 1/4 ~ 1/2 ओरिफिस फ्लोमीटर का
तकनीकी मापदंड
| मापने का माध्यम: |
तरल, गैस, संतृप्त भाप, अति गरम भाप
|
| मध्यम प्रवाह दर: | तरल 0.5~7 m/s, गैस 4~40 m/s, भाप 7~70 m/s |
| सटीकता स्तरः | तरल 1.0, गैस 1.5, टाइप 2 डालें।5 |
| संभव माप सीमाः | रेनॉल्ड्स संख्या 5*10 है3~7*108 |
| सामान्य माप सीमाः | रेनॉल्ड्स संख्या 2*10 है4~7*106 |
| नाममात्र व्यास: | DN15~DN300 (पिपलाइन प्रकार, क्लैंपिंग), DN150~DN2000 (इन्सर्ट प्रकार या अनुकूलित) |
| मध्यम तापमानः | -40~80°C, मध्यम तापमान -40~250°C, उच्च तापमान -40~350°C |
| नाममात्र दबाव: | 1.0~6.3MPa (>6.3 अनुकूलित करने के लिए) |
| स्थापित करने की विधि: | फ्लैंज प्रकार, सम्मिलन प्रकार, क्लैंप प्रकार |
| आउटपुट सिग्नलः |
वोल्टेज पल्सः निम्न स्तर ≤ 1V, उच्च स्तर ≥ 6V 2-वायर सिस्टम 4-20mA (RS485, HART के साथ) पल्स आवृत्ति 0.1~3000 हर्ट्ज |
| विद्युत आपूर्तिः |
3-वायर पल्स आउटपुट 12V, 24VDC वैकल्पिक दो तारों की बिजली आपूर्ति 24 वीडीसी स्थानीय डिस्प्ले प्रकार 3.6V लिथियम 7.5AH बैटरी, जीवनकाल > 2 वर्ष |
| भार प्रतिरोध: | 500Ω (जब 24 वीडीसी द्वारा संचालित किया जाता है) |
| विद्युत इंटरफेस: | एम20*1.5, 1/2" एनपीटी |
| शरीर सामग्रीः | SS304, SS316L (या अनुकूलित करने के लिए) |
| सिर सामग्रीः | कास्ट एल्यूमीनियम आवास, स्टेनलेस स्टील आवास (या अनुकूलित करने के लिए) |
| पर्यावरणीय परिस्थितियाँ: | तापमान -20~+60°C, सापेक्ष आर्द्रता 5% ~ 90% |
| सुरक्षा स्तरः | IP65 |
| विस्फोट प्रतिरोधी ग्रेडः | ExdIIBT4Gb, ExiaIIBT4Ga |
